ASTM A370, A416, ISO 15630 तन्य परीक्षण के लिए बहु-तार स्ट्रैंड का परीक्षण कंक्रीट

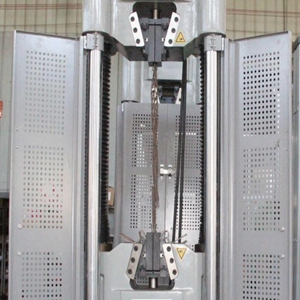

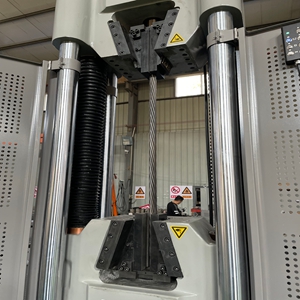

ASTM A370, A416, या ISO 156303 के अनुसार 7-वायर स्ट्रैंड का परीक्षण करने के लिए, हमने एक औद्योगिक श्रृंखला मॉडल हट-डब्ल्यू का उपयोग करने का फैसला किया। चूंकि अधिकांश वायर स्ट्रैंड एप्लिकेशन को 500 मिमी और उससे अधिक के नमूने की लंबाई की आवश्यकता होती है, इसलिए इस फ्रेम को मुख्य रूप से इसके सुविधाजनक, बड़े परीक्षण स्थान और लंबे स्ट्रोक एक्ट्यूएटर के कारण चुना गया था। इसने ऑपरेटर को मशीन को माउंट करने वाली सीढ़ी या गड्ढे की आवश्यकता के बिना नमूनों को स्थापित करना और हटाना आसान बना दिया।

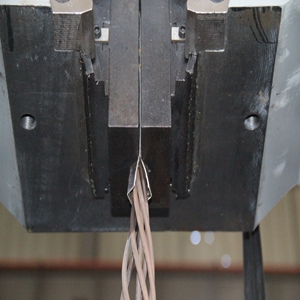

हमने वायर स्ट्रैंड इंसर्ट के साथ साइड-एक्टिंग, हाइड्रोलिक ग्रिप्स का एक सेट इस्तेमाल किया। साइड-एक्टिंग डिज़ाइन पारंपरिक वेज ग्रिप्स से जुड़ी समस्याओं को समाप्त करने में मदद करता है जिसमें पकड़ विफलताएं, समय लेने वाली पकड़ परिवर्तन और कुल बढ़ाव माप की अशुद्धि शामिल हैं। 2000 KN तक क्लैंपिंग बलों को वायर स्ट्रैंड नमूने को सकारात्मक पकड़ने के लिए उपलब्ध थे। वायर स्ट्रैंड इंसर्ट व्यवस्था विभिन्न नमूने व्यास के बीच त्वरित परिवर्तन के लिए अनुमति देती है। अर्ध-बेलनाकार आवेषण भी फंसे हुए नमूने में सभी तारों को प्रभावी ढंग से पकड़ते हुए पकड़ विफलताओं की संभावना को कम करने में मदद करते हैं।

तनाव को मापने के लिए, हमने 24 इंच (610 मिमी) गेज लंबाई और 15 डिग्री ट्विस्ट क्षमता के साथ डिज़ाइन किए गए एक अतिरिक्त लंबी, क्लिप-ऑन एक्सटेंसोमीटर का उपयोग किया। सटीक तनाव माप ने सिस्टम को स्वचालित रूप से आवश्यक गणना करने की अनुमति दी, जैसे कि 1% उपज शक्ति और अधिकतम भार पर बढ़ाव।

इसके अलावा, हमने दोहराए जाने वाले, सटीक परीक्षणों को स्थापित करने और चलाने के लिए अपने सामग्री परीक्षण सॉफ्टवेयर पर भरोसा किया। सॉफ्टवेयर ऑटो-ज़ायरेज परीक्षण मानकों में शामिल आवश्यक प्रीलोड मूल्यों पर तनाव माप। तनाव-तनाव भूखंडों को स्पष्ट रूप से रेखांकन किया गया था और भूखंडों पर गणना परिणामों का संकेत दिया गया था।
