जब डक्टाइल आयरन की स्वीकृति तन्य परीक्षण (एएसटीएम ए 746 द्वारा निर्दिष्ट) का संचालन करते हैं, तो मशीनीकृत नमूनों का परीक्षण करना आवश्यक है। इस नमूने को एक कंधे-अंत नमूने के रूप में जाना जाता है। कभी-कभी एक "डम्बल", "डॉगबोन" या "बटन-एंड सैंपल" के रूप में संदर्भित किया जाता है, इस गोल नमूना प्रकार को कंधे के छोरों में किया गया है जो परीक्षण के दौरान नमूना को पकड़ने के लिए उपयोग किया जाता है।

आधुनिक एएसटीएम A746 परीक्षणों को सर्वो नियंत्रण के तहत विशिष्ट तनाव दरों पर चलाने की आवश्यकता है और 0.2% ऑफसेट उपज और अंतिम तन्यता ताकत की सटीक गणना के लिए एक एक्सटेंसोमीटर की आवश्यकता होती है।

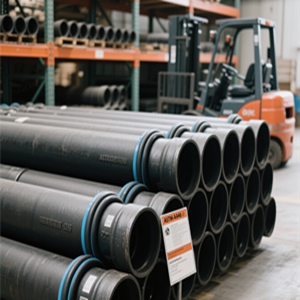

आज के ग्राहकों को यह सुनिश्चित करने के लिए स्वचालित नियंत्रण और सटीक माप की आवश्यकता होती है कि यह सुनिश्चित करने के लिए कि उनका लोहे का पाइप उत्पाद भूमिगत दफन होने से पहले व्यवहार्य है। ये समकालीन आवश्यकताएं पुरानी परीक्षण तकनीकों को बनाती हैं, जैसे मैनुअल पेसिंग या ड्रॉप-ऑफ-बीम अवलोकन, अनुपयुक्त।

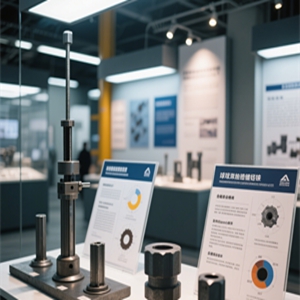

हमने तन्यता परीक्षण मानक 0.505 को व्यास के अंत के अंत के नमूनों में, व्यास के नमूनों में 0.750 और एएसटीएम ए 746 में छोटे आकार के नमूने के लिए सिस्टम प्रदान किए हैं। चूंकि इन आकारों के लिए अधिकतम लोड की आवश्यकता लगभग 30,000 एलबीएफ है, हम स्प्लिट इन्सर्ट तन्य ग्रिप्स और धारकों के साथ एक औद्योगिक श्रृंखला 300KN यूटीएम लोड फ्रेम का उपयोग करने की सलाह देते हैं। ये तन्यता ग्रिप्स विशेष रूप से नमनीय लोहे के नमूनों का परीक्षण करने और हमारे सार्वभौमिक गोलाकार तनाव एडेप्टर (USTA) के साथ परीक्षण फ्रेम के अनुकूल होने के लिए डिज़ाइन किए गए हैं। USTA एडेप्टर; आवश्यक नमूना संरेखण प्रदान करते हैं।

300KN UTM के एकल परीक्षण स्थान और दोहरे अभिनय एक्ट्यूएटर ऑपरेटरों के लिए नमूनों को स्थापित करना आसान बनाते हैं। विभाजित आस्तीन कंधे वाले अंत नमूने धारक परीक्षण नमूनों के त्वरित परिवर्तन के लिए अनुमति देते हैं। वे ऑपरेटर सुरक्षा का एक अतिरिक्त स्तर प्रदान करने में विफलता के दौरान टूटे हुए नमूने के सिरों को भी शामिल करते हैं। USTA असेंबली लोडिंग के दौरान नमूने को स्व-संरेखित करने में सक्षम बनाती है, आसानी से ASTM E8 की संरेखण आवश्यकताओं को पूरा करती है।

कासोन सामग्री परीक्षण सॉफ्टवेयर एएसटीएम ई 8 और एएसटीएम ए 746 परीक्षण मानकों को संतुष्ट करने के लिए आवश्यक नियंत्रण पैरामीटर और गणना एल्गोरिदम प्रदान करता है। एडिशन में, Sotware सरल परीक्षण सेटअप और कुशल परीक्षण संचालन प्रदान करता है।
