एएसटीएम डी 3330 एक प्रमुख पील परीक्षण मानक है जो सर्जिकल, इलेक्ट्रिकल, पैकिंग और डक्ट टेप जैसे दबाव-संवेदनशील टेपों के पील आसंजन गुणों को निर्धारित करने के लिए आवश्यकताओं को रेखांकित करता है। मानक में 90 ° और 180 ° पील परीक्षणों के साथ छील आसंजन को मापने के लिए 6 अलग-अलग तरीके (ए-एफ) शामिल हैं। यह गाइड आपको ASTM D3330 परीक्षण के मूल तत्वों से परिचित कराने के लिए डिज़ाइन किया गया है, जिसमें उपकरण, सॉफ़्टवेयर और आवश्यक नमूनों का अवलोकन शामिल है।

परीक्षण विधियाँ
ASTM D3330 एक व्यापक मानक है जिसमें कई अलग -अलग परीक्षण विधियां शामिल हैं। इन परीक्षणों का उपयोग किसी दिए गए प्रकार के दबाव-संवेदनशील चिपकने वाले टेप के आसंजन की एकरूपता का मूल्यांकन करने के लिए किया जा सकता है।
विधि ए: 180 ° पील परीक्षण एकल-लेपित टेप के आसंजन गुणों को मापने के लिए
विधि बी: एकल-लेपित टेपों के समर्थन के पालन को मापने के लिए 180 ° पील परीक्षण
विधि C: 180 ° पील परीक्षण डबल-कोटेड टेप के आसंजन गुणों को मापने के लिए
विधि डी: 180 ° पील परीक्षण या तो एकल या डबल-कोटेड टेप के चिपकने के लिए रिलीज लाइनर के पालन को मापने के लिए
विधि ई: 180 ° पील परीक्षण चिपकने वाले हस्तांतरण टेप के आसंजन गुणों को मापने के लिए
विधि एफ: 90 ° पील परीक्षण एकल-लेपित टेप के आसंजन गुणों को मापने के लिए

नमूना कंडीशनिंग
परीक्षण किए जाने वाले टेप के रोल को कम से कम 24 घंटे के लिए ASTM D4332 प्रति वातानुकूलित किया जाना चाहिए।
टेप को 302 या 304 स्टेनलेस स्टील पैनल पर लागू किया जाता है जो 50 x 125 मिमी और कम से कम 1.1 मिमी मोटी है। पैनल की सतह खुरदरापन 50 m 25 एनएम होनी चाहिए। पैनल प्राचीन स्थिति में होना चाहिए, जिसमें कोई खरोंच, दाग या मलिनकिरण नहीं होना चाहिए।
24 मिमी (1 इंच) साइड टेप नमूना को 300 मिमी की लंबाई में काट दिया जाता है और फिर आवेदन के दौरान और दोहराए जाने वाले दबाव को आश्वस्त करने के लिए यंत्रवत् या हाथ से संचालित रोलर का उपयोग करके स्टील पैनल में तय किया जाता है।
प्रत्येक नमूने को एक मिनट के भीतर तैयार और परीक्षण किया जाना चाहिए। आसंजन गुण एक लंबे समय के समय के साथ बढ़ेंगे, इसलिए परिणामों में परिवर्तनशीलता को कम करने के लिए लगातार रहने के समय को बनाए रखना महत्वपूर्ण है। यह भी ध्यान रखना महत्वपूर्ण है कि गर्मी को स्टील पैनल के माध्यम से नमूने में स्थानांतरित किया जा सकता है, इसलिए पैनल की हैंडलिंग को न्यूनतम रखा जाना चाहिए।

सामग्री परीक्षण तंत्र

पील परीक्षणों को परीक्षण के दौरान चोटियों और गर्तों को रिकॉर्ड करने के लिए एक उच्च डेटा अधिग्रहण दर की आवश्यकता होती है। एक कसन ईटीएम श्रृंखला परीक्षण प्रणाली, जिसमें अधिकतम डेटा अधिग्रहण दर 5kHz की है, की सिफारिश की जाती है। एक एकल कॉलम परीक्षण फ्रेम, जो 5KN तक की क्षमता में उपलब्ध है, अधिकांश D3330 अनुप्रयोगों के लिए पर्याप्त है; हालांकि, अतिरिक्त बल की आवश्यकता होने पर उच्च क्षमता प्रणाली पर परीक्षण किया जा सकता है। कासोन यूनिवर्सल में पील टेस्ट मेथड टेम्प्लेट और गणना शामिल है, जिससे परीक्षण विधियों को बनाना और संशोधित करना आसान हो जाता है और परीक्षण रिपोर्ट में पील आसंजन मूल्य को शामिल किया जाता है।

फिक्स्चर

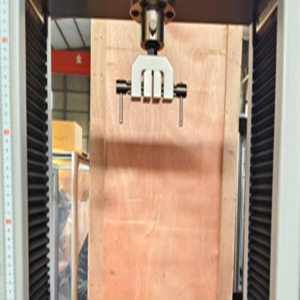

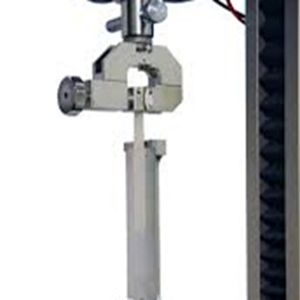

180 ° पील परीक्षण, जैसा कि ए-ई में उल्लिखित है, को टेप के तहत टेप और संलग्न सब्सट्रेट को सार्वभौमिक परीक्षण मशीन के लिए सुरक्षित करने के लिए पकड़ की आवश्यकता होती है। वायवीय साइड-एक्शन ग्रिप्स की सिफारिश की जाती है क्योंकि पूरे परीक्षण में नमूने पर निरंतर दबाव बनाए रखें। एक फुट स्विच का उपयोग ग्रिप्स को खोलने और बंद करने के लिए किया जाता है, जिससे ऑपरेटर के हाथ को संभालने और नमूना संरेखित करने के लिए मुक्त हो जाता है। विभिन्न सामग्रियों को समायोजित करने के लिए दोनों ग्रिप्स का उपयोग विभिन्न आकारों और सतहों (दाँतेदार, रबर, या चिकनी) में विभिन्न प्रकार के जबड़े के चेहरे के साथ किया जा सकता है। ASTM D3300 के परीक्षण के लिए उन्नत स्क्रू साइड एक्शन ग्रिप्स भी आमतौर पर उपयोग किए जाते हैं।

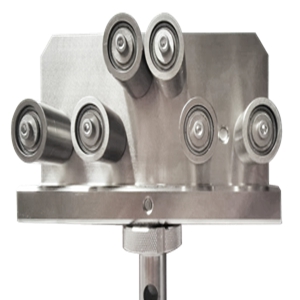

90 ° पील परीक्षण प्रति विधि f के लिए एक विशेष स्थिरता की आवश्यकता होती है। पील स्थिरता में एक टी-स्लॉट स्लेज होता है जिसमें स्टील प्लेट संलग्न होती है। नमूने के ढीले अंत को पकड़ में डाला जाता है। जैसा कि क्रॉसहेड तन्य बल पर लागू होता है, केबल स्लेज को बाद में गाइड रेल के साथ खींचता है ताकि एक निरंतर 90 ° कोण को छीलने के लिए बनाए रखा जा सके। यह नमूने पर बाहरी बलों के किसी भी परिश्रम को रोकता है।

टेस्ट सेटअप

ASTM D3330 के भीतर परीक्षण विधियों के सभी छह 5.0 ± 0.2 मिमी/s की दर के साथ चलाए जाते हैं। सिस्टम को पूर्ण पैमाने के 0.5% की सटीकता की आवश्यकता होती है और औसत परीक्षण स्तर लोड सेल के पूर्ण पैमाने के 20 से 80% के भीतर गिरना चाहिए। यद्यपि पीईईएल परीक्षण को उसी तरह से किया जाता है जो ए-ई के तरीकों में किया जाता है, लेकिन प्रत्येक परीक्षण के लिए नमूना कैसे स्थापित किया जाता है, इसमें कुछ अंतर हैं:
विधि A: टेप को स्टील पैनल पर लागू किया जाता है। मुक्त अंत को पकड़ में डाला जाता है और स्टील पैनल से सीधे छील दिया जाता है।
विधि बी: स्टील पैनल पर टेप की एक पट्टी लागू की जाती है। टेप की एक दूसरी पट्टी को टेप की पहली पट्टी के समर्थन पर लागू किया जाता है, इससे पहले कि उन्हें छील दिया जाए।
विधि C: टेप के चेहरे और रैखिक दोनों पक्षों को पैनल से छील दिया जाता है, जो बैकिंग के रूप में 0.025 मिमी मोटी पॉलिएस्टर फिल्म की एक पट्टी का उपयोग करता है।
विधि डी: स्टील पैनल पर टेप लागू होने के बाद, लाइनर को टेप से अलग किया जाता है और पकड़ में डाला जाता है। परीक्षण टेप से लाइनर को छील देता है।
विधि ई: टेप के चेहरे और रैखिक दोनों पक्षों को पैनल से छील दिया जाता है, बैकिंग के रूप में 0.025 मिमी मोटी पॉलिएस्टर फिल्म की एक पट्टी का उपयोग किया जाता है।
विधि F: टेप को स्टील पैनल पर लागू किया जाता है, जो 90 ° पील स्थिरता के लिए सुरक्षित है। टेप के मुक्त छोर को पकड़ में डाला जाता है और स्टील पैनल से सीधे छील दिया जाता है।

परिणाम

डेटा को कम से कम एक बार प्रति 1.0 मिमी टेप छील दिया जाना चाहिए। परीक्षण के पहले 25 मिमी के दौरान एकत्र किए गए डेटा का उपयोग किसी भी परिणाम गणना के लिए नहीं किया जाना चाहिए। इसके बजाय, पील आसंजन मूल्य की गणना करने के लिए नमूना चौड़ाई द्वारा अगले 50 मिमी टेप के छीलने के दौरान औसत बल को विभाजित करें। परीक्षण रिपोर्ट में छील आसंजन मूल्य, उपयोग की जाने वाली परीक्षण विधि की पहचान, समय, समय, नमूना चौड़ाई और परीक्षण की स्थिति (तापमान/आर्द्रता) शामिल होना चाहिए। ASTM D3330 के बारे में अधिक जानकारी के लिए, मानक खरीदें।
