वल्केनाइज्ड रबर्स और थर्माप्लास्टिक इलास्टोमर्स पर एक आंसू शक्ति परीक्षण कैसे करें


एएसटीएम D624 एक सामान्य परीक्षण विधि है जिसका उपयोग वल्केनाइज्ड रबर और थर्माप्लास्टिक इलास्टोमर्स की आंसू ताकत को निर्धारित करने के लिए किया जाता है। अक्सर उपयोग किए जाने वाले नमूने आकृतियों के कारण, इस परीक्षण को कभी -कभी एक पतलून, कोण या अर्धचंद्राकार परीक्षण कहा जाता है। यह गाइड आपको ASTM D624 परीक्षण के मूल तत्वों से परिचित कराने के लिए डिज़ाइन किया गया है और आवश्यक परीक्षण उपकरण, सॉफ़्टवेयर और आवश्यक नमूनों का अवलोकन प्रदान करेगा। हालांकि, ASTM D624 परीक्षण करने की योजना बनाने वाले किसी को भी इस गाइड को पूर्ण मानक पढ़ने के लिए एक पर्याप्त विकल्प नहीं समझना चाहिए।

क्या ASTM D624 मेरे लिए सही मानक है?
ASTM D624 ISO 34 के समान परिणाम प्रदान करता है, एक और सामान्य परीक्षण जो इलास्टोमेरिक सामग्री की आंसू ताकत को मापता है। हालांकि एएसटीएम और आईएसओ संगठन वर्तमान में इन दो मानकों के बीच अंतर को कम करने की दिशा में काम कर रहे हैं, परिणामों को अभी तक तुलनीय नहीं माना जा सकता है, और यह सुनिश्चित करने के लिए ध्यान रखा जाना चाहिए कि किसी दिए गए एप्लिकेशन के लिए सही परीक्षण मानक का उपयोग किया जा रहा है। एएसटीएम D624 का उद्देश्य केवल फाड़ की ताकत को मापना है: इलास्टोमर्स के तन्यता गुणों को निर्धारित करने के लिए किसी को भी एएसटीएम डी 412 का उल्लेख करना चाहिए।

परीक्षण तंत्र
एएसटीएम D624 का परीक्षण एक टेबलटॉप (दोहरे कॉलम) या एकल कॉलम यूनिवर्सल परीक्षण प्रणाली पर इसकी कम क्रॉसहेड यात्रा के कारण किया जा सकता है। ASTM D624 के लिए परीक्षण करने वाली प्रयोगशालाएं आमतौर पर ASTM D412 के लिए तन्यता परीक्षण भी चला रही हैं, और सुविधा के लिए अक्सर दोनों के लिए एक ही परीक्षण प्रणाली का उपयोग करेंगे। क्योंकि इलास्टोमेर आंसू परीक्षण के दौरान लागू अधिकतम बल इलास्टोमेर तन्यता परीक्षण के दौरान लागू अधिकतम बल की तुलना में काफी कम है, अलग -अलग क्षमताओं की लोड कोशिकाओं का उपयोग किया जा सकता है। कसन की लोड कोशिकाओं को ईटीएम श्रृंखला परीक्षण प्रणालियों के लिए डिज़ाइन किया गया है।

सॉफ्टवेयर किसी भी परीक्षण प्रणाली का एक महत्वपूर्ण तत्व है और परीक्षण प्रक्रिया को बहुत सरल बना सकता है। कासोन सॉफ्टवेयर एएसटीएम D624, एएसटीएम डी 412, और आईएसओ 34 सहित सभी सबसे आम एएसटीएम और आईएसओ मानकों के साथ प्री-लोडेड आता है।

ग्रिपिंग सॉल्यूशंस

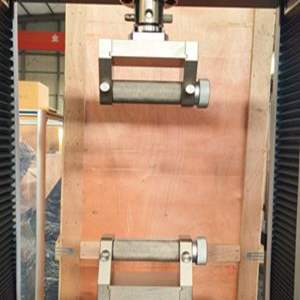

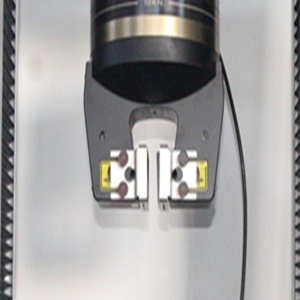

ASTM D624 के लिए उपयोग करने के लिए सबसे अच्छे प्रकार के ग्रिप्स ऐसे हैं जो वायवीय साइड एक्शन या सेल्फ-टाइटिंग रोलर ग्रिप्स जैसे निरंतर दबाव की आपूर्ति करते हैं। ये दोनों ग्रिप परीक्षण के दौरान फिसलने से रोकेंगे और त्वरित नमूना सम्मिलन के लिए अनुमति देंगे। कुछ सामग्रियों के लिए, बेसिक स्क्रू एक्शन ग्रिप्स का उपयोग किया जा सकता है। ASTM D624 परीक्षण का एक महत्वपूर्ण तत्व प्रत्येक परीक्षण के लिए नमूनों को लंबवत और एक ही स्थिति में संरेखित करना है। क्योंकि आंसू परीक्षणों को परिणामों में व्यापक भिन्नता का उत्पादन करने के लिए जाना जाता है, इसलिए संभव के रूप में कई चर को खत्म करना महत्वपूर्ण है। वायवीय साइड एक्शन ग्रिप्स को अन्य ग्रिप्स पर फायदा होता है जिसमें वे नमूने को संरेखित करने में मदद करते हैं। दृश्य संरेखण को आसान बनाने के लिए जबड़े के चेहरों के साथ पकड़ को जोड़ना भी महत्वपूर्ण है: जबड़े के चेहरे नमूने के समान चौड़ाई होनी चाहिए।

अपने नमूने को ठीक से संरेखित करने के लिए, क्रॉसहेड की प्रारंभिक स्थिति को सेट करें जैसे कि ऊपरी पकड़ पर जबड़े के चेहरे के शीर्ष किनारे के साथ नमूना के ऊपर और निचले किनारे, और नीचे की पकड़ पर जबड़े के चेहरे के नीचे के किनारे। यह सुनिश्चित करेगा कि नमूना का केंद्र पकड़ अलगाव के केंद्र के साथ संरेखित है।

नमूनों
इस मानक का परीक्षण करते समय, नमूना पहले निकलता है या कट जाता है, और एक आंसू को नुकसान के इस क्षेत्र के माध्यम से प्रचारित किया जाता है, जो तनाव एकाग्रता की साइट बन जाता है। ASTM D624 में नमूना प्रकार के परीक्षण के आधार पर आंसू की ताकत के लिए दो अलग -अलग परिभाषाएँ शामिल हैं।
इस मानक में वर्णित 5 स्वीकार्य परीक्षण नमूने हैं: प्रकार ए, बी, सी, टी और सीपी। नमूना प्रकारों का परीक्षण करते समय, ए, बी, या सी, आंसू की ताकत को नमूना की मोटाई से विभाजित अधिकतम बल के रूप में परिभाषित किया जाता है। जब नमूने टाइप टी या सीपी का परीक्षण करते हैं, तो आंसू की ताकत नमूना की मोटाई से विभाजित नमूने के आंसू के दौरान उत्पन्न वक्र के हिस्से का औसत या औसत बल है। परीक्षण की गई सामग्री द्वारा उत्पन्न तनाव/तनाव वक्र के प्रकार के आधार पर या तो औसत या माध्यिका का उपयोग किया जाता है।
इलास्टोमर्स का आंसू परीक्षण विशेष रूप से महत्वपूर्ण है क्योंकि अधिकांश इलास्टोमर्स जो अपने इच्छित आवेदन में टूटते हैं या विफल होते हैं, वे एक आंसू की दीक्षा और प्रसार के कारण ऐसा करते हैं। एएसटीएम D624 परीक्षण में पांच अलग-अलग नमूने प्रकार ज्यामितीय और तनाव सांद्रता के लिए विभिन्न प्रकार के विकल्प प्रदान करते हैं जो एक वास्तविक दुनिया के अनुप्रयोग में एक आंसू की दीक्षा को जन्म दे सकते हैं। इस परीक्षण के परिणाम सेवा में किसी सामग्री की आंसू ताकत को निर्धारित करने के लिए नहीं हैं, लेकिन बस यह समझने के लिए कि यह निर्दिष्ट परीक्षण स्थितियों के तहत कैसे व्यवहार करता है।

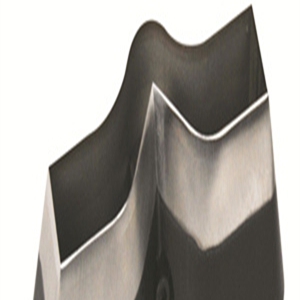

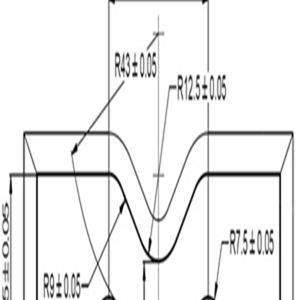

टाइप ए, बी, सी और टी नमूनों को विनिर्देश में आयामों के अनुसार कटिंग डाई का उपयोग करके तैयार किया जाना चाहिए। टाइप सीपी नमूनों को ढाला जाना चाहिए। प्रकार ए और बी के लिए, एक निकिंग डिवाइस या डाई का उपयोग छोटे कट को बनाने के लिए भी किया जाना चाहिए।

चूंकि इस परीक्षण के परिणाम नमूना की मोटाई पर अत्यधिक निर्भर हैं, इसलिए यह सुनिश्चित करना महत्वपूर्ण है कि आप एएसटीएम डी 3767 के अनुसार माइक्रोमीटर का उपयोग करके अपने नमूने को ठीक से मापते हैं। ASTM D3767 संपर्क सतह की ज्यामिति और माप के दौरान नमूना पर लगाए जाने वाले बल के साथ, नमूना माप उपकरण की सहिष्णुता और सटीकता आवश्यकताओं को निर्दिष्ट करता है। नमूना माप उपकरण सटीकता को अक्सर अनदेखा किया जाता है और आपके परीक्षण के परिणामों पर एक महत्वपूर्ण प्रभाव हो सकता है। एक सहज वर्कफ़्लो के लिए, एक स्वचालित नमूना मापने वाले उपकरण का विकल्प चुनें जो आपके परीक्षण सॉफ़्टवेयर में आवश्यक आयामों को इनपुट करेगा।

पर्यावरणीय कक्ष

एएसटीएम D624 के तहत परीक्षण किए गए इलास्टोमर्स को अक्सर गैर-एम्बिएंट स्थितियों के तहत भविष्य के उपयोग के लिए किस्मत में रखा जाता है। क्योंकि परिवेश की स्थिति का इलास्टोमर्स की आंसू ताकत पर बहुत प्रभाव पड़ता है, यह सुनिश्चित करने के लिए देखभाल की जानी चाहिए कि परीक्षण की स्थिति इच्छित अंत-उपयोग आवेदन की नकल करें। परीक्षण की गति, तापमान, आर्द्रता, नमूना आयाम, और प्रीस्टेस्ट की स्थिति सभी परीक्षण के परिणामों पर उल्लेखनीय प्रभाव डालते हैं और उपयोगी डेटा का उत्पादन करने के लिए परीक्षण के लिए नियंत्रित किया जाना चाहिए। यह सुनिश्चित करने के लिए कि ये तत्व सामग्री के अंत-उपयोग अनुप्रयोग का अनुकरण करते हैं, एएसटीएम D624 को अक्सर एक पर्यावरण कक्ष के अंदर किया जाता है जहां हीटिंग या कूलिंग (LN2 या CO2) का उपयोग किया जा सकता है।

कासोन ईटीएम श्रृंखला पर्यावरण चैंबर ऑपरेटरों को परीक्षण की अवधि के दौरान कक्ष के अंदर तापमान की निगरानी करने में सक्षम बनाते हैं। इसके अलावा, भिगोने का समय और तापमान BlueHill Universal के भीतर स्थापित किया जा सकता है ताकि यह सुनिश्चित हो सके कि परीक्षण शुरू होने से पहले सभी नमूनों को उचित रूप से वातानुकूलित किया गया है।

प्रवाह
अपने थ्रूपुट को बढ़ाने की तलाश में प्रयोगशालाओं के लिए, सिस्टम सेटअप में कई संशोधन किए जा सकते हैं। स्वचालित नमूना उपकरणों और वायवीय ग्रिप्स को मापने वाले सभी परीक्षण ऑपरेटर से आवश्यक मैनुअल इनपुट की मात्रा को कम करके परीक्षण दक्षता बढ़ाते हैं। यद्यपि एएसटीएम D624 के लिए परीक्षण का समय आम तौर पर कम है, प्रयोगशाला जो एएसटीएम D412 का परीक्षण भी कर सकती है, वह प्रति दिन परीक्षण किए गए नमूनों की मात्रा को बढ़ाना चाहती है। इस मामले में, मल्टी-स्टेशन टेस्ट फ्रेम सबसे अच्छा थ्रूपुट प्रदान कर सकते हैं क्योंकि ऑपरेटर एक साथ पांच परीक्षणों तक चला सकता है। पूरी तरह से स्वचालित परीक्षण प्रणाली भी उपलब्ध हैं और नमूना माप, नमूना लोडिंग, परीक्षण और हटाने को शामिल करने के लिए डिज़ाइन किए गए हैं। ये सिस्टम किसी भी ऑपरेटर इंटरैक्शन की आवश्यकता के बिना घंटों तक चल सकते हैं। इसके अलावा, ये सिस्टम मानव त्रुटि के कारण परिवर्तनशीलता को कम करने में मदद करते हैं।
एक उदाहरण के रूप में, एएसटीएम D624 की आवश्यकताओं को पूरा करने में सक्षम एक कसन स्वचालित परीक्षण प्रणाली के इस वीडियो को देखें। सिस्टम को गैर-एम्बिएंट स्थितियों में इलास्टोमेर नमूनों के परीक्षण के लिए एक कक्ष के साथ कॉन्फ़िगर किया गया है।
