MIL-STD-883: विभागरक्षामाइक्रोकिर्किट्स के लिए टेस्ट विधि मानक

MIL-STD-883 एक परीक्षण विधि है जिसका उपयोग अर्धचालक और माइक्रोइलेक्ट्रॉनिक उद्योग में किया जाता है, जो एक सेमीकंडक्टर मरने या सतह पर चढ़कर निष्क्रिय तत्वों के बीच पैकेज हेडर या अन्य सब्सट्रेट के लिए कनेक्शन की अखंडता का निर्धारण करने के लिए होता है। यह निर्धारण डाई/पैकेज और सब्सट्रेट के बीच आसंजन बल के माप पर आधारित है, और माइक्रोइलेक्ट्रोनिक घटकों या इलेक्ट्रॉनिक पैकेज जैसे आईसी चिप्स, बीजीए, क्यूएफएन, सीएसपी और फ्लिप चिप्स के परीक्षण के लिए उपयोगी है। MIL STD 883 आवश्यक कतरनी बल को मापने के लिए एक आदर्श विधि हैकोगोंद, मिलाप, और चांदी के बंधुआ क्षेत्रों की विफलता की शुरुआत करें।

सामग्री परीक्षण उपस्कर

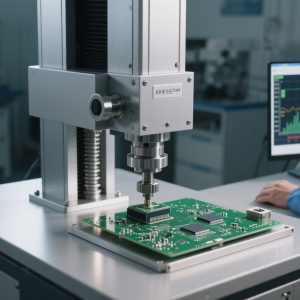

डाई कतरनी परीक्षण के लिए हम एक सलाह देते हैंकासोनयूनिवर्सल सॉफ्टवेयर के साथ सिंगल या ड्यूल कॉलम सिस्टम। सिंगल या ड्यूल कॉलम सिस्टम की सिफारिश उनके उच्च क्रॉसहेड विस्थापन सटीकता के कारण की जाती है।

परीक्षण जुड़नार और सहायक उपकरण

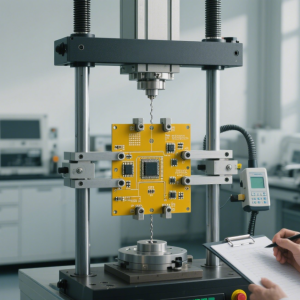

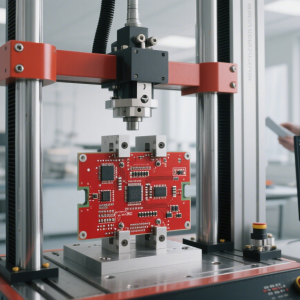

कासोनडाई/पैकेज शीयर टेस्ट फिक्स्चर को एमआईएल एसटीडी 883 टेस्ट विधि 2019 के अनुसार सटीक कतरनी बल माप के लिए डिज़ाइन किया गया है। वे एक विशेष रूप से डिज़ाइन किए गए कतरनी उपकरण हेड स्थिरता (CP124648), एक सामान्य 90-डिग्री कोण प्लेट और क्लैम्प S4781A के लिए कतरनी परीक्षण नमूना स्थापना, और एक X-y-theta चरण (CP127130130130130130 -130 -18 1kn)।

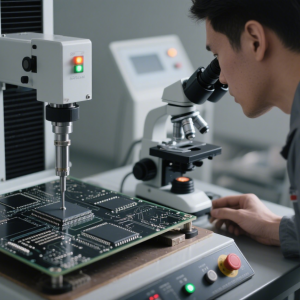

एक्स-वाई-थीटा स्टेज CP127130 या S4752A का उपयोग करते हुए, उपयोगकर्ता शीयर टूल के किनारे के संबंध में डाई/पैकेज एज की स्थिति और कोण को सटीक रूप से समायोजित और संरेखित कर सकता है। कोण प्लेट और क्लैंप स्थिरता में एक थीटा चरण होता है जो कतरनी बल के चेहरे के साथ कतरनी उपकरण के सामने के चेहरे को संरेखित कर सकता है ताकि यह सुनिश्चित हो सके कि कतरनी बल समान रूप से लागू किया जाता है। शीयर टूल हेड स्थिरता में एक अंतर्निहित टच सेंसर होता है जो इसे कतरनी उपकरण और सब्सट्रेट सतह के बीच संपर्क के बिंदु का सटीक रूप से पता लगाने में सक्षम बनाता है। यह सब्सट्रेट के ऊपर कतरनी उपकरण की सटीक स्थिति के लिए अनुमति देता है। कतरनी उपकरण विभिन्न कतरनी उपकरण की चौड़ाई के लिए विनिमेय है, और ऊंचा तापमान कतरनी परीक्षण भी एक गर्म चरण (CP127131 या S4761A) जोड़कर किया जा सकता है। सामान्य तौर पर, बॉन्ड आसंजन बढ़े हुए तापमान के साथ गिरावट आती है, इसलिए तापमान के एक समारोह के रूप में बांड शक्ति को अर्हता प्राप्त करना आवश्यक है।

युक्तियाँ और चालें

MIL STD 883 परीक्षण में सबसे बड़ी चुनौती यह सुनिश्चित करना है कि कतरनी सिर मरने के एक किनारे के चेहरे पर एक समान बल वितरण लागू करता है और यह सुनिश्चित करने के लिए कि डाई संपर्क उपकरण हेडर या सब्सट्रेट के मरते हुए विमान के लिए लंबवत है। यह और भी अधिक महत्वपूर्ण हो सकता है जब एक मरने का परीक्षण किया जाता है जो बड़ी या पतली होती है; जैसे-जैसे डाई बड़ा और पतला हो जाता है, बॉन्डिंग क्षेत्र के खिलाफ डाई-शियर टूल संपर्क क्षेत्र का सापेक्ष आकार कम हो जाएगा, जिसके परिणामस्वरूप कतरनी उपकरण द्वारा बनाए गए तनावों में मरने की उपज ताकत से अधिक हो सकता है। यह बंधन का परीक्षण करने से पहले इसे छप या चकनाचूर कर देगा।कासोनMIL STD 883 के परीक्षण के लिए फिक्सिंग में तापमान परीक्षण के लिए अनुमति देते हुए इस चुनौती को दूर करने में मदद करने में सक्षम एक डिज़ाइन शामिल है। इस मानक को पूर्ण रूप से पढ़ने के लिए, MIL-STD-883 खरीदें।
