बहु-अक्षीय तनाव क्रूसिफ़ॉर्म नमूने बताता है

अधिकांश इंजीनियरिंग संरचनाएं जटिल बहुपक्षीय तनावों से प्रभावित होती हैं जो लोडिंग, ज्यामिति और/या सामग्री की अमानवीयता से उत्पन्न होती हैं। हालांकि, प्रयोगशाला परीक्षण मुख्य रूप से विभिन्न प्रकार के लोडिंग शासनों का उपयोग करता है, जिसमें रेंगना, अर्ध-स्थैतिक और थकान परीक्षण शामिल हैं-सरल नमूने जो तनाव के अनियंत्रित राज्यों के अधीन हैं। डिज़ाइन-आधारित uniaxial परीक्षण डेटा और बहुवचन तनावों के साथ घटकों के कार्यात्मक संचालन के बीच विपरीत के कारण, यह सुनिश्चित करने के लिए अधिक शोध कार्य आयोजित किया जा रहा है कि दोनों के बीच संबंध को पर्याप्त रूप से समझा जाता है।

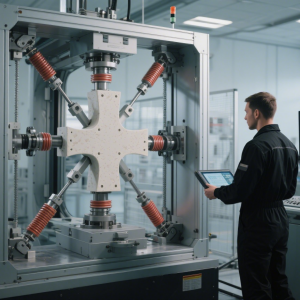

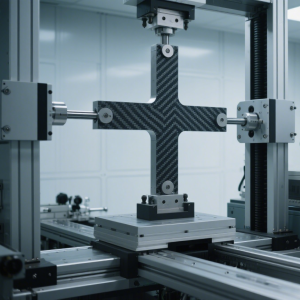

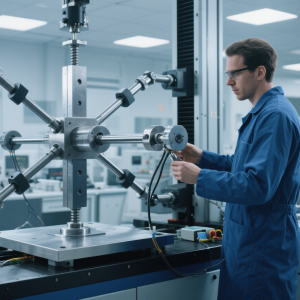

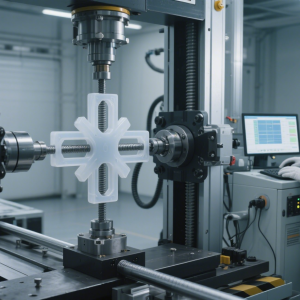

एक नमूना खुद को सीधे द्विअक्षीय परीक्षण के लिए उधार देता है, एक क्रूसिफ़ॉर्म (एक क्रॉस-आकार की प्लेट) है जो चार ऑर्थोगोनल एक्ट्यूएटर्स द्वारा-प्लेन लोड किया गया है। हमने नमूना के आंदोलन को नियंत्रित करने के लिए परीक्षण प्रणाली विकसित कीकेंद्र, अवांछित गति को हटाना और नमूने पर झुकना। एक पारंपरिक मेंसर्वोहाइड्रोलिकपरीक्षण मशीन, परीक्षण नमूना का एक छोर स्थिर आयोजित किया जाता है जबकि दूसरा छोर एक एक्ट्यूएटर द्वारा तनाव या संपीड़न में विस्थापित होता है। अधिकांश परीक्षणों के लिए यह संचालन की एक बहुत ही संतोषजनक तरीका है, लेकिन इसका मतलब यह है किकेंद्रपरीक्षण चक्र के दौरान नमूना चलता है। कुछ परीक्षणों के लिए इसे रखना आवश्यक हैकेंद्रनमूना स्थिर - उदाहरण के लिए, जब अध्ययन करना आवश्यक हैकेंद्रएक माइक्रोस्कोप के माध्यम से नमूना, जबकि परीक्षण प्रगति पर है। इस प्रकार के परीक्षण के लिए, एक दूसरे एक्ट्यूएटर को सिस्टम में जोड़ा जाता है ताकि विकृत आंदोलनों को नमूना के दोनों सिरों पर लागू किया जा सके। तो, दो एक्ट्यूएटर और दो चर नियंत्रित किए जाने हैं:केंद्रनमूना की स्थिति, और नमूना के सिरों पर लागू कुल विरूपण। नियंत्रण समस्या उत्पन्न होती है क्योंकि एक्ट्यूएटर और नियंत्रित चर की कोई प्राकृतिक जोड़ी नहीं है - प्रत्येक एक्ट्यूएटर का आंदोलन दोनों को प्रभावित करता हैकेंद्रस्थिति और परीक्षण नमूना की विरूपण।

परीक्षण नमूने के प्रत्येक छोर के बराबर विरूपण का कारण नहीं होता हैकेंद्रपद; एक ही दिशा में प्रत्येक एक्ट्यूएटर का विस्थापन चलता हैकेंद्रविरूपण को बदलने के बिना स्थिति। प्रत्येक लूप स्वतंत्र रूप से संचालित होता है और एक्ट्यूएटर्स के लिए इन-फेज और आउट-ऑफ-फेज ड्राइव सिग्नल के बीच कोई बातचीत नहीं होती है। यह सिद्धांत, जैसा कि दो विरोधी एक्ट्यूएटर्स के लिए वर्णित है, चार एक्ट्यूएटर्स के साथ स्थापित एक क्रूसिफ़ॉर्म परीक्षण पर भी लागू है। परीक्षणों को तनाव और लोड नियंत्रण मोड में भी चलाया जा सकता है। हाल ही में स्थापित क्रूसिफ़ॉर्म सिस्टम को जटिल टीएमएफ परीक्षणों के लिए डिज़ाइन किया गया है - जहां मापा गया कुल तनाव संकेतों को थर्मल विस्तार और लोचदार तनाव सामग्री के संबंध में वास्तविक समय में ठीक किया जाना चाहिए

हमारे क्रूसिफ़ॉर्म सिस्टम, 100 के साथके.एन.या 250के.एन.क्षमता, एक उच्च संरेखित और कड़े लोड फ्रेम प्रदान करते हैं, साथ में हाई-फिडेलिटी सील-लेस, हाइड्रोस्टैटिक असर एक्ट्यूएटर्स के साथ मिलकर नमूना परीक्षण का बेहतर नियंत्रण प्रदान करते हैं। यह लोडिंग सिस्टम डिजिटल कंट्रोलर से मेल खाता है, और हमारे नएडायनेमिक टेस्टिंग सॉफ्टवेयर जो जटिल, मल्टी-एक्सिस परीक्षणों के लिए एक सहज उपयोगकर्ता इंटरफ़ेस प्रदान करता है।
