NADCAP संरेखण मानक

NADCAP संरेखण मानकों के लिए तन्य परीक्षण

NADCAP क्या है?

NADCAP (राष्ट्रीय एयरोस्पेस औररक्षाठेकेदार मान्यता कार्यक्रम) एयरोस्पेस इंजीनियरिंग के लिए एक वैश्विक सहकारी मान्यता कार्यक्रम है,रक्षा, और संबंधित उद्योग।

NADCAP की स्थापना 1990 में SAE इंटरनेशनल द्वारा सरकार और उद्योग के पेशेवरों को एक साथ लाने के इरादे से की गई थी ताकि एयरोस्पेस के आपूर्तिकर्ताओं के लिए सख्त, मानकीकृत ऑडिट आवश्यकताओं को स्थापित करने और लागू करने के लिए और लागू किया जा सके औररक्षाउद्योग। यह पीआरआई (प्रदर्शन समीक्षा संस्थान) द्वारा प्रशासित है।

मेरे यांत्रिक परीक्षण को NADCAP के अनुरूप होने की आवश्यकता क्यों है?

NADCAP एक परीक्षण मानक नहीं है, लेकिन एक ऑडिट चेकलिस्ट है जिसे एयरोस्पेस आपूर्तिकर्ता के लिए NADCAP के अनुरूप होने के लिए पारित किया जाना चाहिए। दो मुख्य ऑडिट चेकलिस्ट हैं जो यांत्रिक परीक्षण पर लागू होते हैं: धातु सामग्री के लिए AC7101, और गैर-धातु सामग्री के लिए AC7122। इनमें से प्रत्येक चेकलिस्ट दर्जनों पृष्ठ लंबे हैं, लेकिन यांत्रिक परीक्षण प्रयोगशालाओं के लिए चिंता का मुख्य आइटम संरेखण और स्वीकार्य झुकना है।

धातुओं के लिए, स्थैतिक परीक्षणों के लिए अधिकतम स्वीकार्य झुकना 10% (गैर-भंगुर सामग्री, विफलता के लिए 5% बढ़ाव) और 8% (भंगुर सामग्री,> 5% ईटीएफ) है। सभी गतिशील परीक्षणों के लिए अधिकतम स्वीकार्य झुकना 5%है। कंपोजिट के लिए, अधिकतम स्वीकार्य झुकना 8%है।

प्रतिशत झुकने के तनाव की गणना एएसटीएम ई 1012 के अनुसार की जाती है, और "औसत तनाव (किसी भी परिधि सेट में 3 या 4 तनाव गेज) के बीच लोड के तहत अक्षीय तनाव में सबसे बड़ा अंतर और उस सेट में किसी भी व्यक्तिगत गेज के रूप में परिभाषित किया गया है, जो कि औसत तनाव से विभाजित है। नमूने उन लोगों का प्रतिनिधित्व करते हैं जिन्हें परीक्षण किया जाएगा, और वास्तविक लोड ट्रेन का उपयोग किया जाएगा जो कि तन्य परीक्षण के लिए उपयोग किया जाएगा।

कैसे कर सकते हैंकासोनमुझे NADCAP का अनुपालन करने में मदद करें?

सामग्री परीक्षण प्रणाली संरेखण के लिए आवश्यकताओं को समझने के लिए इंस्ट्रॉन की फील्ड सेवा और अंशांकन इंजीनियर एनएडीसीएपी के साथ सीधे काम करते हैं। हमने ASTM E1012, NADCAP AC7122, और NADCAP AC7101 मानकों के भीतर विस्तृत दिशानिर्देशों और गणनाओं के अनुपालन के लिए संरेखण अंशांकन सेवाओं को विकसित और स्थापित किया है।

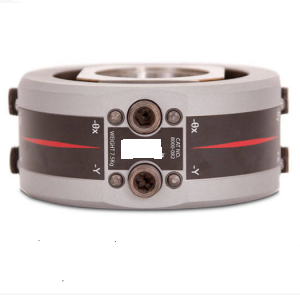

हवाई जहाज और NADCAP संरेखण लोड सेल

NADCAP संरेखण मानकों के लिए तन्य परीक्षण

NADCAP क्या है?

NADCAP (राष्ट्रीय एयरोस्पेस औररक्षाठेकेदार मान्यता कार्यक्रम) एयरोस्पेस इंजीनियरिंग के लिए एक वैश्विक सहकारी मान्यता कार्यक्रम है,रक्षा, और संबंधित उद्योग।

NADCAP की स्थापना 1990 में SAE इंटरनेशनल द्वारा सरकार और उद्योग के पेशेवरों को एक साथ लाने के इरादे से की गई थी ताकि एयरोस्पेस के आपूर्तिकर्ताओं के लिए सख्त, मानकीकृत ऑडिट आवश्यकताओं को स्थापित करने और लागू करने के लिए और लागू किया जा सके औररक्षाउद्योग। यह पीआरआई (प्रदर्शन समीक्षा संस्थान) द्वारा प्रशासित है।

मेरे यांत्रिक परीक्षण को NADCAP के अनुरूप होने की आवश्यकता क्यों है?

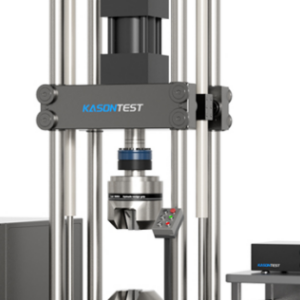

तन्य परीक्षण मशीन के लिए अनुकूलितनादकैपअनुपालन

NADCAP एक परीक्षण मानक नहीं है, लेकिन एक ऑडिट चेकलिस्ट है जिसे एयरोस्पेस आपूर्तिकर्ता के लिए NADCAP के अनुरूप होने के लिए पारित किया जाना चाहिए। दो मुख्य ऑडिट चेकलिस्ट हैं जो यांत्रिक परीक्षण पर लागू होते हैं: धातु सामग्री के लिए AC7101, और गैर-धातु सामग्री के लिए AC7122। इनमें से प्रत्येक चेकलिस्ट दर्जनों पृष्ठ लंबे हैं, लेकिन यांत्रिक परीक्षण प्रयोगशालाओं के लिए चिंता का मुख्य आइटम संरेखण और स्वीकार्य झुकना है।

धातुओं के लिए, स्थैतिक परीक्षणों के लिए अधिकतम स्वीकार्य झुकना 10% (गैर-भंगुर सामग्री, विफलता के लिए 5% बढ़ाव) और 8% (भंगुर सामग्री,> 5% ईटीएफ) है। सभी गतिशील परीक्षणों के लिए अधिकतम स्वीकार्य झुकना 5%है। कंपोजिट के लिए, अधिकतम स्वीकार्य झुकना 8%है।

प्रतिशत झुकने के तनाव की गणना एएसटीएम ई 1012 के अनुसार की जाती है, और "औसत तनाव (किसी भी परिधि सेट में 3 या 4 तनाव गेज) के बीच लोड के तहत अक्षीय तनाव में सबसे बड़ा अंतर और उस सेट में किसी भी व्यक्तिगत गेज के रूप में परिभाषित किया गया है, जो कि औसत तनाव से विभाजित है। नमूने उन लोगों का प्रतिनिधित्व करते हैं जिन्हें परीक्षण किया जाएगा, और वास्तविक लोड ट्रेन का उपयोग किया जाएगा जो कि तन्य परीक्षण के लिए उपयोग किया जाएगा।

कैसे कर सकते हैंकासोनमुझे NADCAP का अनुपालन करने में मदद करें?

कासोनसामग्री परीक्षण प्रणाली संरेखण के लिए आवश्यकताओं को समझने के लिए फील्ड सेवा और अंशांकन इंजीनियर एनएडीसीएपी के साथ सीधे काम करते हैं। हमने ASTM E1012, NADCAP AC7122, और NADCAP AC7101 मानकों के भीतर विस्तृत दिशानिर्देशों और गणनाओं के अनुपालन के लिए संरेखण अंशांकन सेवाओं को विकसित और स्थापित किया है।

क्या करता हैकासोनNADCAP के लिए संरेखण सत्यापन?

NADCAP के लिए एक उचित संरेखण सत्यापन करने में निम्न माप प्रक्रियाएं शामिल हैं:

एक संरेखण "सेल" (स्ट्रेन-गॉग्ड नमूना) का उत्पादन करना जो परीक्षण किए जाने वाले नमूने का प्रतिनिधित्व करता है

तन्यता परीक्षण के लिए उपयोग की जाने वाली वास्तविक पकड़ में सेल को सम्मिलित करना

एक लोड लागू करना (NADCAP द्वारा परिभाषित) और झुकने को मापना

सेल को हटा दें और इसे एक रिवर्स स्थिति में फिर से शुरू करें (अनुदैर्ध्य अक्ष के चारों ओर 180 डिग्री घुमाया गया)

प्रूफ लोड लागू करें और झुकने को मापें

सेल को हटा दें और इसे उल्टे स्थिति में फिर से शुरू करें (क्षैतिज अक्ष के चारों ओर 180 डिग्री घुमाया गया)

प्रूफ लोड लागू करें और झुकने को मापें

अंत में, सेल को हटा दें और इसे फिर से शुरू करें, उल्टा, इस बार भी उलट हो गया।

अंत में, झुकने वाले उपभेदों में से कोई भी स्वीकार्य तनाव सीमा से अधिक नहीं हो सकता है।

यदि कोई भी झुकने वाले उपभेद सीमाओं से अधिक हैं, तो लोड स्ट्रिंग को समायोजित करना और प्रक्रिया को फिर से करना आवश्यक है। यह लोड स्ट्रिंग, शिमिंग, या अन्य यांत्रिक "अनुभवजन्य" अर्थों को ढीला, टैपिंग या रिटाइटिंग करके "मैन्युअल रूप से" किया जा सकता है। वैकल्पिक रूप से, इंस्ट्रॉन एक प्रदान करता हैसंरेखित करनाकिट जो लोड सेल और मशीन के क्रॉसहेड के बीच फिट बैठता है, जो लोड के तहत सिस्टम के कोणीय और अक्षीय संरेखण को समायोजित करने की अनुमति देता है। स्ट्रेन गेज आउटपुट को कम से कम झुकने को प्राप्त करने के लिए ग्रिप स्ट्रिंग का वास्तविक समय सटीक समायोजन प्रदान करने के लिए लाइव मॉनिटर किया जाता है। फिटिंगसंरेखित करनाइलेक्ट्रोमैकेनिकल या किटसर्वोहाइड्रोलिकNADCAP की मांग की आवश्यकताओं को पूरा करने के लिए किसी भी प्रयोगशाला के लिए सिस्टम की अत्यधिक सिफारिश की जाती है।
