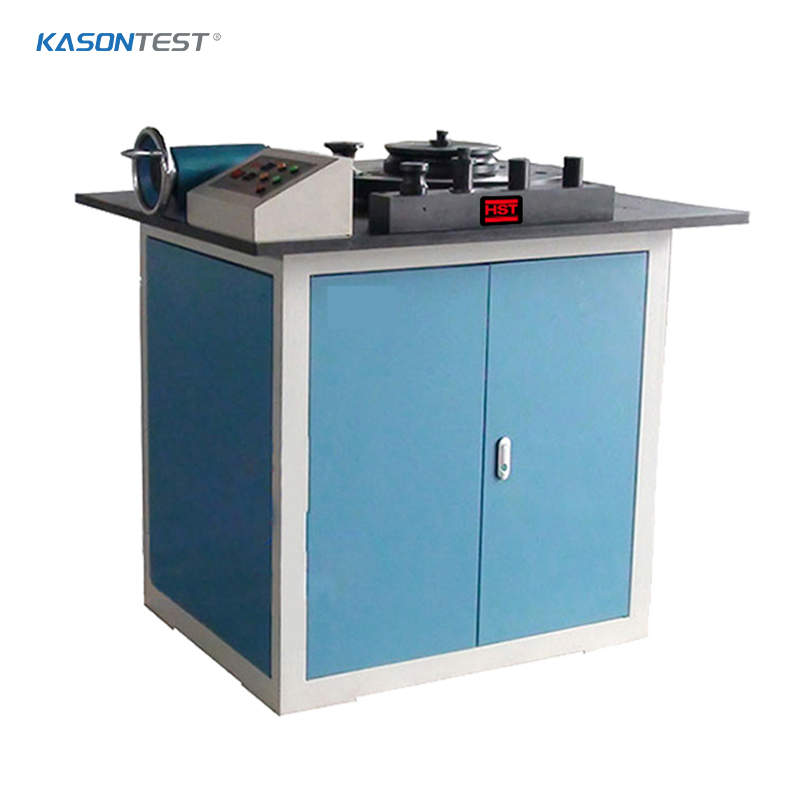

Kason bt-60g टच स्क्रीन स्टील पाइप झुकने परीक्षण मशीन

1.परिचय देना

यह स्टील पाइप झुकने परीक्षण मशीन Φ60.3mm से अधिक बाहरी व्यास के साथ स्टील पाइप पर विशेष झुकने परीक्षणों के लिए एक आदर्श उपकरण है। उपकरण gb/T244-2020, ISO8491: 1986 (E) "धातु पाइप झुकने परीक्षण विधि" वेल्डेड स्टील पाइप कम दबाव द्रव परिवहन gb/T 3091-2001 पर आधारित है। इस उत्पाद का व्यापक रूप से धातु पाइप कारखानों और पाइपलाइन उद्यमों में उपयोग किया जाता है, और स्टील पाइप के झुकने के प्रदर्शन का परीक्षण करने के लिए निर्माण गुणवत्ता निरीक्षण विभाग।

परीक्षण मशीन में सात भाग होते हैं: फ्रेम, वर्कबेंच, घूर्णन वर्किंग आर्म, स्टील पाइप झुकने वाले कोर, साइक्लोइडल पिनव्हील रिड्यूसर, स्टील पाइप रेडियल फास्टिंग डिवाइस, विद्युत नियंत्रक, आदि। इसमें कॉम्पैक्ट संरचना, टच स्क्रीन डिस्प्ले, सरल ऑपरेशन, बड़ी भार असर क्षमता, स्थिर ऑपरेशन, कम शोर, और झुकने वाले कोण का वास्तविक समय प्रदर्शन, सहज, सुरक्षित और विश्वसनीय, और आसान रखरखाव के फायदे हैं।

परीक्षण मशीन का कार्य सिद्धांतः स्टील पाइप का एक छोर तय किया गया है, और दूसरा छोर एक विशेष झुकने केंद्र के चारों ओर दक्षिण दिशा में घूमता है। डिजिटल एकीकृत सर्किट का उपयोग करके, परीक्षण मशीन के झुकने वाले कोण को मोटर के उच्च गति वाले शाफ्ट पर प्राप्त फोटोइलेक्ट्रिक पल्स द्वारा आकार और विभाजित किया जाता है, और कोण की गिनती और लगातार संचित और प्रदर्शित किया जाता है। जब परीक्षण मशीन की कार्य डिस्क सेट कोण पर घूमती है, तो सर्किट प्रोग्राम बिजली को काटने और घूर्णन बंद करने के लिए ब्रेक मोटर को नियंत्रित करता है।

2.मुख्य प्रदर्शन तकनीकी संकेतक

2.1 मुख्य मशीन झुकने वाले स्टील पाइप के अधिकतम व्यास को पूरा कर सकती हैः Φ60.3mm

2.2 आगे झुकने कोणः 0-90 ° मनमाने ढंग से सेट किया जा सकता है

2.3 रिवर्स झुकने कोणः 0-90 ° मनमाने ढंग से सेट किया जा सकता है

2.4 कार्य डिस्क गति: ≤0.4rad/s

2.5 मोटर शक्ति: 1.5kW

2.6 मशीन आयाम (सेमी): 155 * 111 * 150

2.7 मुख्य मशीन वजन: 850Kg
