नमूना

परीक्षण के तहत केबल की लंबाई 150 मीटर है, परीक्षक के लिए फाइबर को जोड़ने के लिए अतिरिक्त केबल लंबाई की आवश्यकता होती है।

उपकरण

उपकरण में निम्न शामिल हैं:

1. एक क्षीणन मापने का उपकरण, आमतौर पर एक ओटीडीआर

2. फैलाव परीक्षण उपकरण पर आधारित एक फाइबर बढ़ाव तनाव मापने वाला उपकरण

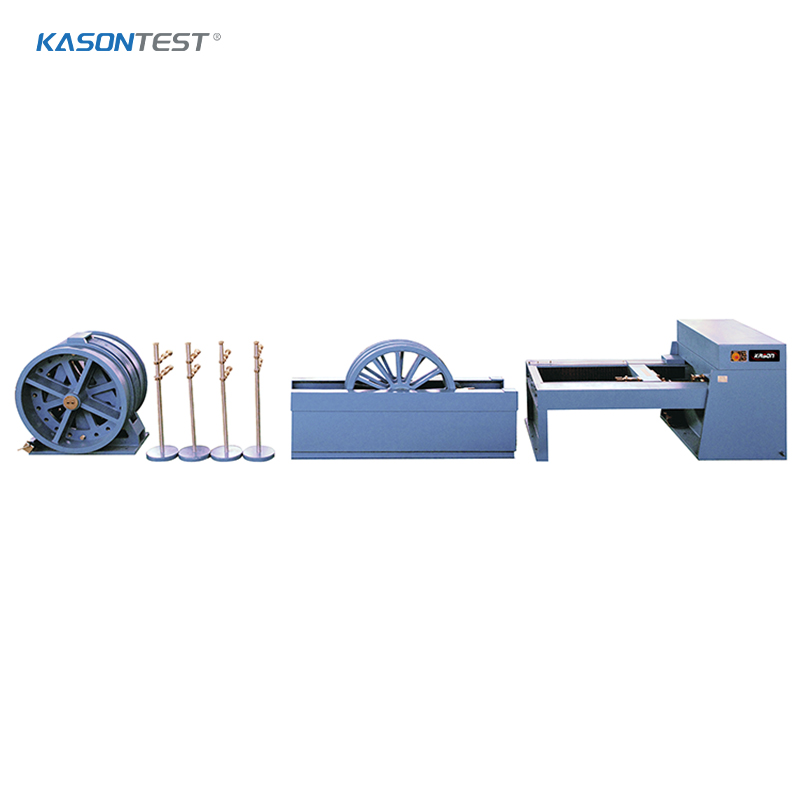

3. एक विशेष रूप से डिज़ाइन की गई तन्यता परीक्षण मशीन जो 25 मीटर प्रत्येक के छह पैरों में 150 मीटर ऑप्टिकल केबल को तनाव देने में सक्षम है। मशीन नियंत्रित तनाव के लिए एक मोटर और केबल पर लगाए गए वास्तविक तनाव को मापने के लिए एक लोड सेल से सुसज्जित है।

लोड के तहत, फाइबर अपनी प्रारंभिक लंबाई पर पूर्व-निर्धारित मूल्य से अधिक बढ़ाव करता है। इंस्टॉलेशन लोड के तहत अनुमत बढ़ाव आमतौर पर 0.25% है।

आईईसी-60794-1-2 विधि ई3 के अनुसार क्रश (संपीड़न)।

वस्तु

इस परीक्षण का उद्देश्य ऑप्टिकल फाइबर केबल की संपीड़न झेलने की क्षमता निर्धारित करना है।

नमूना

नमूना एक प्रतिनिधि केबल लंबाई है जो निर्दिष्ट परीक्षण करने के लिए पर्याप्त है।

उपकरण

उपकरण एक फ्लैट स्टील बेस प्लेट और एक चल 100 मिमी लंबी स्टील प्लेट के बीच केबल के एक नमूने को कुचलने की अनुमति देता है। गतिशील प्लेट के किनारे लगभग 5 मिमी की त्रिज्या के साथ गोल होते हैं।

प्रक्रिया

1. केबल सैंपल को प्लेटों के बीच लगाया जाता है ताकि पार्श्व गति को रोका जा सके, और एक पूर्व-निर्धारित बल धीरे-धीरे लगाया जाए। अधिकतम लागू बल आमतौर पर 10 मिनट तक बनाए रखा जाता है।

2. दो प्रकार के माप परिभाषित किये जा सकते हैं।

3. फाइबर क्षीणन को 10 मिनट की अवधि के अंत में मापा जाता है जबकि केबल अभी भी दबाव में है।

4.फाइबर क्षीणन को दबाव के 5 मिनट बाद मापा जाता है। यह आवश्यकता आमतौर पर पहले वर्णित माप की तुलना में अधिक संपीड़न भार पर की जाती है।
