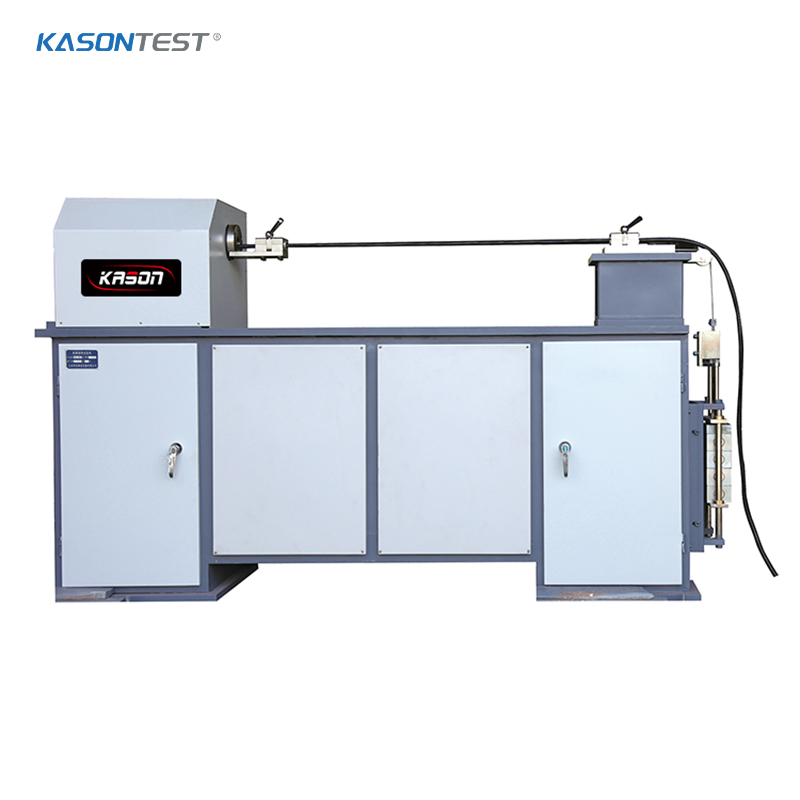

1000 मिमी ऑप्टिकल फाइबर केबल टोरसन परीक्षण मशीन

1000 मिमी ऑप्टिकल फाइबर केबल टोरसन परीक्षण मशीन

ऑप्टिकल फाइबर केबल टोरसन परीक्षण मशीन का उद्देश्य यांत्रिक घुमाव का सामना करने के लिए फाइबर ऑप्टिक केबल की क्षमता स्थापित करना है।

एक उद्धरण प्राप्त करें

उत्पाद विवरण

परिचय

ऑप्टिकल फाइबर केबल टॉर्शन टेस्टिंग मशीन का उद्देश्य फाइबर ऑप्टिक की क्षमता स्थापित करना है

यांत्रिक घुमाव का सामना करने के लिए केबल।
अनुप्रयोग:
नमूना
मरोड़ के नीचे नमूने की लंबाई उचित क्लैम्पिंग और घुमाव की अनुमति देने के लिए पर्याप्त होनी चाहिए,
और लागू मरोड़ को बनाए रखने के लिए पर्याप्त लंबा है। के लिए एक विशिष्ट मान
छोटे केबल 1 मी, जबकि बड़े केबल नमूने आमतौर पर केबल व्यास के संदर्भ में परिभाषित किए जाते हैं। एक आम
लंबाई केबल व्यास से 125 गुना है। बख्तरबंद केबलों को लंबे केबल नमूने या छोटी संख्या की आवश्यकता हो सकती है
मरोड़ चक्र का.
उपकरण
परीक्षण के लिए तंतुओं को जोड़ने की अनुमति देने के लिए वास्तविक नमूना लंबाई मरोड़ वाले हिस्से से अधिक लंबी है। द
ट्विस्टिंग उपकरण में दो केबल पकड़ने वाले उपकरण या क्लैंप होते हैं, एक स्थिर और एक जो घूम सकता है। द
क्लैंप के बीच की दूरी उपयुक्त टर्निंग उपकरण से जुड़ी है। क्लैंप को रोकने के लिए डिज़ाइन किया गया है
केबल पर कुचलने वाला बल और ऑप्टिकल माप की अनुमति देने के लिए केबल के सिरे को दोनों तरफ से बाहर निकलने की अनुमति देना।
विद्युत आपूर्ति स्थापना
फैक्ट्री से डिलीवरी करते समय पावर कॉर्ड को थ्री-फेज पावर से जोड़ा गया है
16A की क्षमता वाला प्लग। यदि पुनः स्थापना की आवश्यकता है, तो उपयोगकर्ता लाइव तार और शून्य लाइन को अलग करेगा। में
दुर्घटनाओं से बचने के लिए, यह सुझाव दिया जाता है कि उपयोगकर्ता उपकरण के लिए ग्राउंड वायर कनेक्ट करेगा।
परीक्षण नमूना (ऑप्टिकल केबल) स्थापना ऑप्टिकल केबल को मोटर के कवर के माध्यम से और लोडिंग हेड से बाहर निकालें और दो ऑप्टिकल केबल क्लैंप को अंदर डालें
क्रम. ऑप्टिकल केबल को क्लैंप करते समय, सबसे पहले ऑप्टिकल केबल क्लैंप को लोडिंग हेड के करीब लगाएं और फिर उठाएं
फ़्रेम को पोइस करें और स्लाइडिंग प्लेट पर स्थापित ऑप्टिकल केबल क्लैंप को ठीक करें।
फिर, आवश्यकता के अनुसार पोइज़ डालें।
इस प्रकार, परीक्षण किया जा सकता है. ऑप्टिकल केबल क्लैंप के कोर का चयन व्यास के अनुसार किया जाएगा
ऑप्टिकल केबल. इसे ऑप्टिकल केबल क्लैंप में डालने के बाद जैमिंग को घुमाएं
ऑप्टिकल केबल को क्लैंप करने के लिए हैंडल। यदि ऑप्टिकल केबल का व्यास ऑप्टिकल केबल के कोर से छोटा है
क्लैंप, ऑप्टिकल केबल को कपड़े के टेप जैसी किसी चीज़ से लपेटा जाएगा।

उत्पाद पैरामीटर

1. मरोड़ कोण: ±90°, ±180°, ±360°;
2. मरोड़ की लंबाई: 1000 मिमी;
3. परीक्षण समय की सीमा निर्धारित करना: 1～9999;
4. आवृत्ति की सेटिंग सीमा: 5-30 बार/मिनट;
5. मरोड़ का समय स्वचालित रूप से दर्ज किया जाएगा। पूर्व निर्धारित समय पर पहुंचने पर, परीक्षण स्वचालित रूप से समाप्त हो जाता है;
6. हथौड़े का द्रव्यमान: पूर्व-प्रतिबलित हथौड़े का द्रव्यमान 27.5 किग्रा है, जिसमें पॉइज़ ब्रैकेट (5 किग्रा), 4 5 किग्रा पोइज़ और 1 2.5 पोइज़ है।
7. आयाम:
होस्ट आयाम: 2010×520 मिमी
नियंत्रण कक्ष का आयाम: 540×410 मिमी
8. बिजली की आपूर्ति: 3-चरण 4-तार, 50 हर्ट्ज, 1 किलोवाट। जिसमें, मोटर की शक्ति 0.55KW है;
9. परिवेश का तापमान: 10℃～40℃
10. परिवेशीय आर्द्रता: 80% से कम (गैर-संघनक)।
